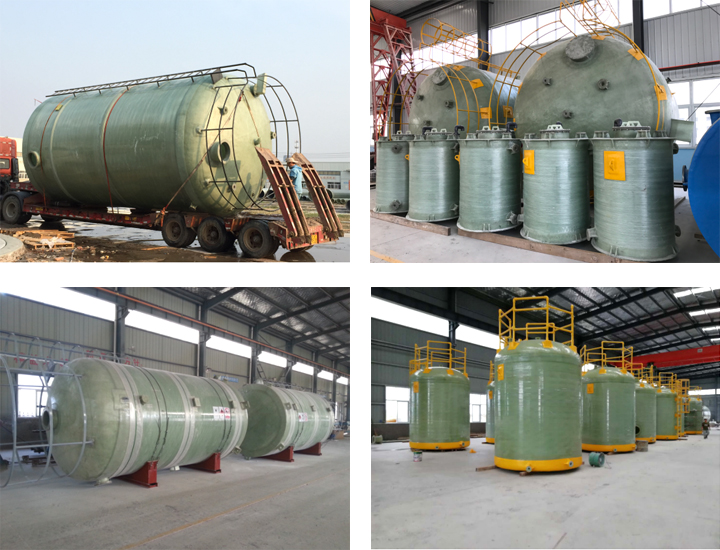

玻璃钢立式平底储罐参数表

说明：

1.贮罐设计压力为常压,设计温度一般小于70℃，若为其它工况需另行设计；

2.罐体接管重量计算包括进出料口，排气口，人孔；若增加其它接管，重量

另计；内衬厚度按3.5mm计算；

3.罐体重量仅为FRP部分理论材料重量，不包括铁件如爬梯护栏等；

4.表格中V指贮罐筒身段容积。

DN mm	V m³	H mm	h mm	W kg	Tt mm	Tb mm	Ts mm	DN mm	V m³	H mm	h mm	W kg	Tt mm	Tb mm	Ts mm
1000	1	1520	1270	177	7	8	8	2500	12	2965	2440	891	10	11	10
	1.5	2160	1910	208	7	8	8		14	3375	2850	993	10	11	10
	2	2800	2550	260	7	8	9		16	3785	3260	999	10	11	10
	2.5	3430	3180	298	7	8	9		18	4195	3670	1073	10	11	10
1200	1.5	1630	1330	225	7	8	8		20	4595	4070	1129	10	11	11
	2	2070	1770	261	7	8	9		25	5615	5090	1360	10	11	11
	2.5	2510	2210	284	7	8	9		30	6635	6110	1692	10	11	12
	3	2950	2650	315	7	8	9	2800	15	3140	2440	1052	11	11	10
1400	2	1650	1300	289	7	8	8		20	3950	3250	1241	11	11	10
	2.5	1970	1620	339	7	8	9		25	4760	4060	1404	11	11	11
	3	2300	1950	349	7	8	9		30	5570	4870	1513	11	11	11
	3.5	2620	2270	365	7	8	9		35	6380	5680	1795	11	11	12
	4	2950	2600	393	7	8	9		40	7200	6500	2020	11	11	12
	4.5	3270	2920	421	7	8	9	3000	20	3580	2830	1241	11	11	10
1500	3	2075	1700	369	7	8	9		25	4290	3540	1511	11	11	11
	4	2635	2260	389	7	8	9		30	4990	4240	1565	11	11	11
	5	3205	2830	441	7	8	9		35	5700	4950	1759	11	11	12
	6	3775	3400	493	7	8	9		40	6410	5660	1934	11	11	12
1600	4	2390	1990	401	7	8	9		45	7120	6370	2283	11	11	13
	5	2890	2490	436	7	8	9		50	7820	7070	2495	11	12`	13
	6	3380	2980	483	7	8	9	3200	25	3910	3110	1417	11	11	10
	7	3880	3480	533	7	8	9		30	4530	3730	1688	11	11	11
	8	4380	3980	627	7	8	10		35	5150	4350	1716	11	11	11
	9	4880	4480	681	7	8	10		40	5770	4970	1900	11	11	12
	10	5370	4970	734	7	8	10		45	6400	5600	2067	11	11	12
1800	5	2410	1960	495	9	9	9		50	7020	6220	2411	11	11	13
	6	2810	2360	512	9	9	9		60	8260	7460	2932	11	11	14
	8	3590	3140	581	9	9	9	3600	30	3850	2950	1830	12	13	11
	10	4380	3930	717	9	9	10		35	4340	3440	1914	12	13	12
	12	5170	4720	814	9	9	10		40	4830	3930	2164	12	13	12
2000	7	2730	2230	594	9	9	9		50	5810	4910	2340	12	13	12
	8	3050	2550	597	9	9	9		60	6790	5890	2670	12	13	13
	10	3680	3180	698	9	9	10		70	7780	6880	3208	12	13	14
	12	4320	3820	785	9	9	10		80	8760	7860	3747	12	13	15
	14	4960	4460	873	9	9	10		90	9740	8840	4333	12	13	16
	16	5590	5090	959	9	9	10		100	10720	9820	4722	12	13	16
2200	10	3180	2630	753	9	10	9	4000	50	4980	3980	2548	12	14	12
	12	3710	3160	832	9	10	10		60	5770	4770	3035	12	14	<, DIV align=center>13
	14	4230	3680	877	9	10	10		70	6570	5570	3086	12	14	13
	16	4760	4210	956	9	10	10		80	7370	6370	3455	12	14	14
	18	5290	4740	1109	9	10	11		90	8160	7160	3958	12	14	15
	20	5810	5260	1195	9	10	11		100	8960	7960	4513	12	14	16
	22	6340	5790	1283	9	10	11		120	10550	9550	5481	12	14	17

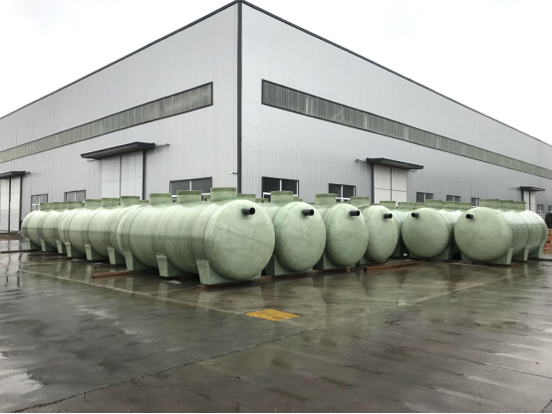

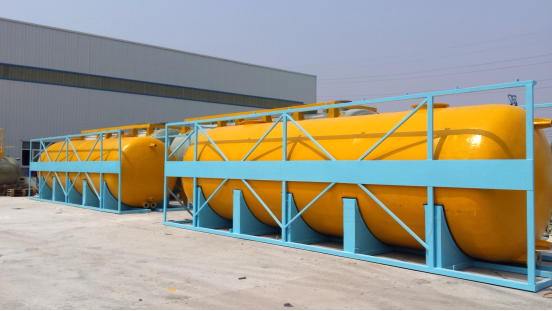

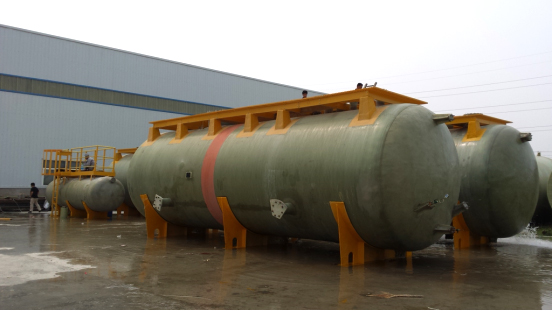

卧式储罐参数表

说明：

1.贮罐设计压力为常压,设计温度一般小于70℃，若为其它工况需另行设计；

2.罐体接管重量计算包括进出料口，排气口，人孔，若增加其它接管，重量另计；

3.罐体重量仅为FRP部分理论材料重量，不包括铁件如爬梯护栏等；

4.表格中V指贮罐筒身段+封底容积。

DN mm	V m³	H mm	h mm	W Kg	Ts mm	Tt mm	支座	DN mm	V m³	H mm	h mm	W Kg	Ts mm	Tt mm	支座
1000	1	1440	940	285	10	6	2	2500	15	3270	2220	1362	14	12	2
	1.5	2080	1580	329	10	6	2		18	3880	2830	1495	14	12	2
	2	2710	2210	368	10	6	2		20	4290	3240	1598	14	12	2
	2.5	3350	2850	487	11	6	3		25	5310	4260	1857	14	12	2
1200	1.5	1530	930	337	10	7	2		30	6330	5280	2338	15, ,	12	3
	2	1970	1370	372	10	7	2		35	7350	6300	2637	15	12	3
	2.5	2410	1810	411	10	7	2		40	8360	7310	2899	15	12	3
	3	2850	2250	448	10	7	2	2800	25	4530	3130	2127	15	13	2
1400	2.5	1860	1160	446	11	8	2		30	5340	3940	2372	15	13	2
	3	2180	1480	476	11	8	2		35	6150	4750	2619	15	13	2
	3.5	2510	1810	513	11	8	2		40	6960	5560	3081	16	13	3
	4	2830	2130	548	11	8	2		45	7770	6370	3299	16	13	3
	4.5	3160	2460	585	11	8	2		50	8590	7190	3554	16	13	3
	5	3480	2780	621	11	8	2	3000	30	4740	3240	2338	16	14	2
1500	3	1950	1200	481	11	8	2		40	6160	4660	3224	17	14	3
	4	2510	1760	542	11	8	2		50	7570	6070	3694	17	14	3
	5	3080	2330	611	11	8	2		60	8990	7490	4198	17	14	3
	6	3640	2890	677	11	8	2		70	10400	8900	5206	18	14	4
1600	5	2750	1950	634	11	9	2		80	11820	10320	5740	18	14	4
	6	3250	2450	697	11	9	2	3200	40	5510	3910	2814	16	15	2
	7	3750	2950	760	11	9	2		50	6750	5150	3703	17	15	3
	8	4250	3450	807	11	9	2		60	7990	6390	4234	17	15	3
	9	4740	3940	1006	12	9	3		70	9240	7640	4606	17	15	3
	10	5240	4440	1073	12	9	3		80	10480	8880	5618	18	15	4
1800	8	3440	2540	848	12	9	2		90	11720	10120	6114	18	15	4
	10	4230	3330	971	12	9	2	3600	40	4530	2730	3076	18	16	2
	12	5020	4120	1236	13	9	3		50	5510	3710	3486	18	16	2
	14	5800	4900	1364	13	9	3		60	6490	4690	3944	18	16	2
2000	10	3520	2520	959	12	10	2		70	7480	5680	4945	19	16	3
	12	4150	3150	1068	12	10	2		80	8460	6660	5478	19	16	3
	14	4790	3790	1363	13	10	3		90	9440	7640	5813	19	16	3
	16	5430	4430	1450	13	10	3		100	10420	8620	6921	20	16	4
	18	6060	5060	1564	13	10	3
2200	12	3520	2420	1124	13	11	2
	1, 4	4050	2950	1233	13	11	2
	16	4580	3480	1342	13	11	2
	18	5100	4000	1666	14	11	3
	20	5630	4530	1744	14	11	3
	22	6150	5050	1855	14	11	3
	25	6940	5840	2024	14	11	3
